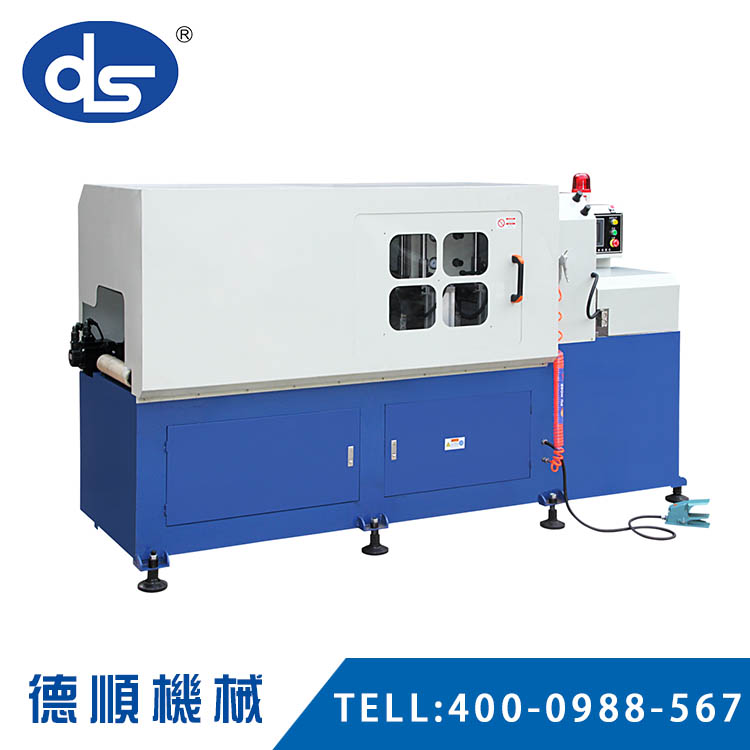

YJ-510CNC全自动铝型材切铝机

1.自动送料,自动定位,自动喷油,自动锯切。
2.锯片水平式锯切,适合各种异型材料。
3.用先进的主轴电机驱动,噪音低,震动小。
4.进刀方式采用气油混合缸推动,锯切稳定性高。
5.送料部分采用伺服马达带动滚珠螺杆,精确度高。
6.操作台使用触摸屏幕,PLC控制稳定性高,操作简便。
7.加工过程机器会自动无料感应或可选用自行设定尾料长度功能。
8.材料可并列重叠放置。

分享到:
立即咨询 相关文章

适合锯切:散热片、铝材、铜材、PVC、塑钢材料、电木板、压克力塑胶、铁氟龙、蜂巢板、木材等其他非铁金属材料。

选购配件

可选购3米或6米自动送料行程、可选购精密研磨齿排或滚珠螺杆

可选购集尘机及集尘管、辅助进料架3.5米、锯片。


机器前视图



1、前防护罩

10、丝杆

2、储气筒

11、防水工作台灯

3、进刀位防护罩

12、送料夹钳部分

4、电控箱

13、主体防护罩

5、警示灯

14、联轴器

6、锯片

15、减速机

7、主夹钳防护罩

16、伺服电机

8、主夹钳部分

17、拖料滚轴

9、拖链

18、定位气缸

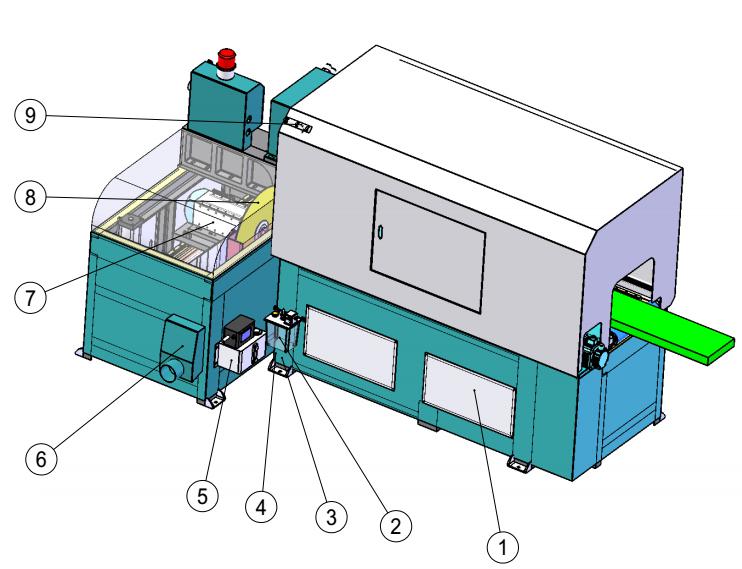

机器后视图



1、后门

6、排削口

2、集成喷雾器

7、进刀部分

3、接气头

8、锯片

4、电源线

9、进刀位防护罩打开定位锁

5、锯片冷却喷雾器

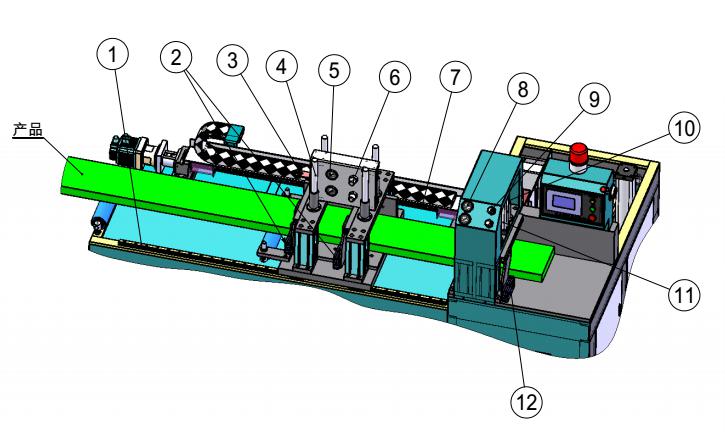

锯切送料夹紧视图


1、滑轨

7丝杆

2、送料夹钳定位气缸

8主夹紧缸压力表

3、尾料光电检测

9、主夹紧缸压力调整阀

4、送料夹紧定位轴

10、主夹紧定位轴

5、送料夹紧缸压力表

11、主夹紧气缸

6、送料夹紧缸压力调速阀

12、主定位气缸


型号

YJ-510CNC

传送装置

伺服马达配滚珠丝杆

锯切能力

160x160,140x250,120x290,40x370 (依锯片大小而定)

自动送料行程

1200mm 可往返送料

自动送料精度

±0.1mm

锯片主轴转速

3000R.P.M

锯片主轴马力

4.0 KW

伺服马达马力

1.0 KW

锯片尺寸

φ355~φ510 (孔径  φ32)

送料台最大负荷

100 kgs

空压

4~6 kgs/cm²

机械外形尺寸

2755(长)x1500(宽)x1400(高)

机械重量

2300kgs(约)
